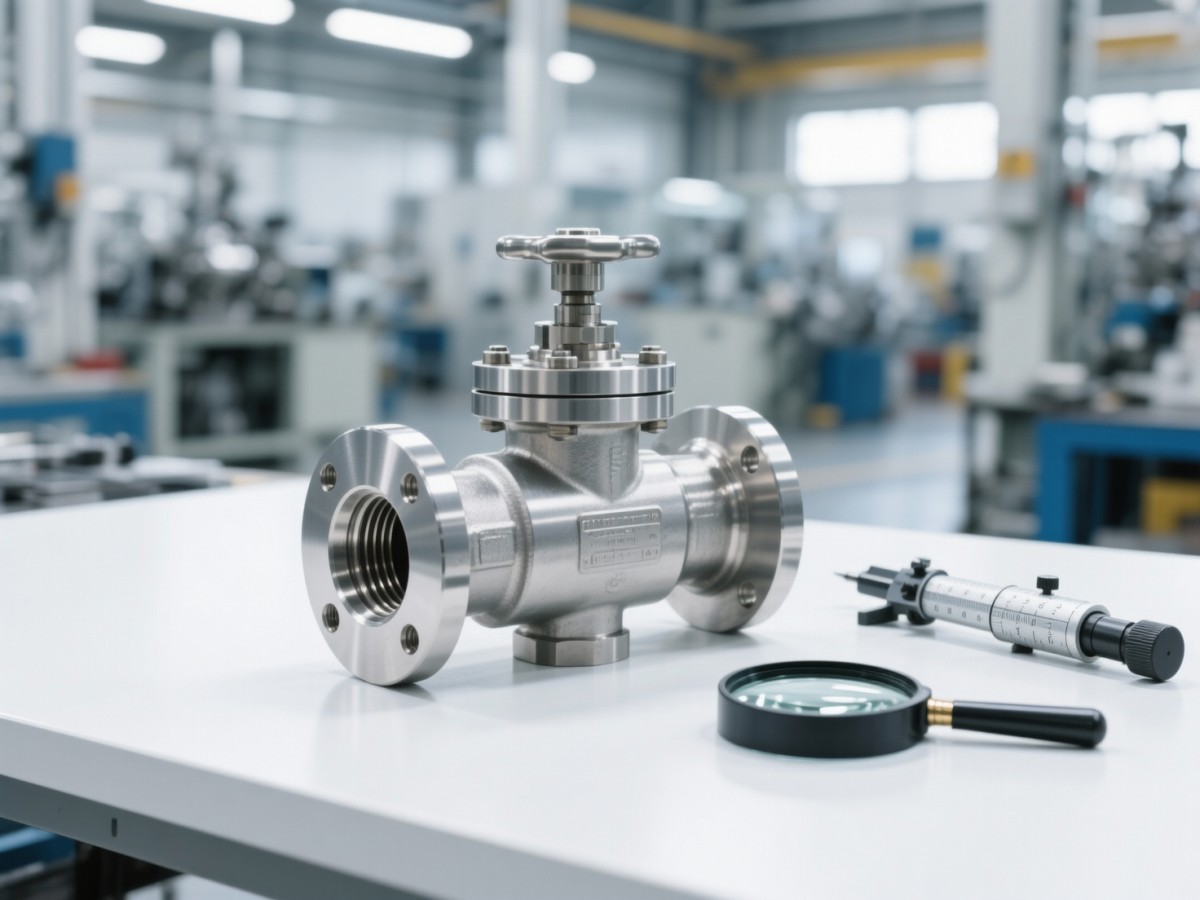

Requisiti di precisione della lavorazione delle valvole

Precisione dimensionale: nella lavorazione del blocco valvola, i requisiti di precisione dimensionale dei fori sono relativamente elevati. Requisiti di accoppiamento diversi corrispondono a classi di tolleranza diverse; ad esempio 0T2-T18 è utilizzato per dimensioni senza requisiti di accoppiamento, 7-T8 è utilizzato per dimensioni di accoppiamento con elevata precisione, 06 è utilizzato per dimensioni di accoppiamento di precisione di componenti importanti, ecc.

Tolleranze geometriche: la tolleranza di perpendicolarità tra le sei superfici del blocco valvola è preferibilmente di 0.05mm e non deve superare 01m; la tolleranza di parallelismo tra le superfici opposte (cioè le superfici parallele) è 03mm; la tolleranza di planarità di ciascuna superficie è 002mm; la tolleranza di perpendicolarità tra la filettatura e la sua superficie di appoggio è 0.05mm.

Rugosità superficiale: la rugosità della superficie di tenuta del raccordo terminale e della scanalatura dell'anello O non deve essere superiore a Ra3.2; la rugosità dei normali passaggi dei fori olio non deve essere superiore a Ra12.5. La superficie di accoppiamento tra blocco e blocco non deve presentare graffi evidenti.

Altri requisiti: la superficie dei componenti qualificati deve avere un certo grado di precisione e finitura; quanto più importante è il componente, tanto più elevati sono i requisiti di precisione. Le coppie di accoppiamento come il blocco della valvola di comando idraulico e l'asta della valvola, nonché il cursore della valvola e la boccola nel servosterzo completamente idraulico, vengono sottoposte a lavorazioni speciali durante la produzione e accoppiate mediante rettifica in coppia con elevatissima precisione.

In sintesi, nel processo di lavorazione del blocco valvola, è necessario controllare rigorosamente la precisione dimensionale, le tolleranze geometriche e la rugosità superficiale, per garantire la qualità e le prestazioni del prodotto finale.

Precisione dimensionale: nella lavorazione del blocco valvola, i requisiti di precisione dimensionale dei fori sono relativamente elevati. Requisiti di accoppiamento diversi corrispondono a classi di tolleranza diverse; ad esempio 0T12-T18 è utilizzato per dimensioni senza requisiti di accoppiamento, 7-T8 è utilizzato per dimensioni di accoppiamento con elevata precisione, I6 è utilizzato per accoppiamenti di precisione di componenti importanti

dimensioni, ecc.

Tolleranze geometriche: la tolleranza di perpendicolarità tra le sei superfici del blocco valvola è preferibilmente di 005mm, non deve superare 01m; la tolleranza di parallelismo tra le superfici opposte (cioè le superfici parallele) è 003mm; la tolleranza di planarità di ciascuna superficie è 002mm, la tolleranza di perpendicolarità tra la filettatura e la sua superficie di appoggio è 0.05mm.

Rugosità superficiale: la rugosità della superficie di tenuta del raccordo terminale e della scanalatura dell'anello O non deve essere superiore a Ra3.2; la rugosità dei normali passaggi dei fori olio non deve essere superiore a Ra2.5. La superficie di accoppiamento tra blocco e blocco non deve presentare graffi evidenti.Altri requisiti: la superficie dei componenti qualificati deve avere un certo grado di precisione e finitura; quanto più importante è il componente, tanto più elevati sono i requisiti di precisione. Le coppie di accoppiamento come il blocco della valvola di comando idraulico e l'asta della valvola, nonché il cursore della valvola e la boccola nel servosterzo completamente idraulico, vengono sottoposte a lavorazioni speciali durante la produzione e rettifica in coppia

con un accoppiamento estremamente preciso.
